PC ideal para SOLIDWORKS: Requisitos clave

Si trabajas o planeas trabajar con SOLIDWORKS, uno de los programas de diseño asistido por computadora (CAD) más potentes y utilizados en la industria, sabrás que contar con el equipo adecuado es fundamental. Un PC que no cumpla con los requisitos del sistema puede resultar en lentitud, errores gráficos e incluso bloqueos, afectando seriamente tu productividad. Entender qué especificaciones de hardware y software son necesarias te permitirá elegir o configurar una estación de trabajo que te permita explotar todo el potencial de SOLIDWORKS y sus módulos asociados como SOLIDWORKS PDM, SOLIDWORKS Visualize o SOLIDWORKS Simulation.

La buena noticia es que, aunque SOLIDWORKS es un software exigente, con la configuración correcta puedes asegurar un rendimiento óptimo. La mayoría de los problemas de rendimiento que experimentan los usuarios suelen estar relacionados directamente con el hardware o con controladores desactualizados. Por ello, vamos a desglosar los componentes clave y las recomendaciones para cada uno.

Sistema Operativo y Software Complementario

Antes de sumergirnos en el hardware, es crucial asegurarse de que el entorno de software sea compatible y esté optimizado.

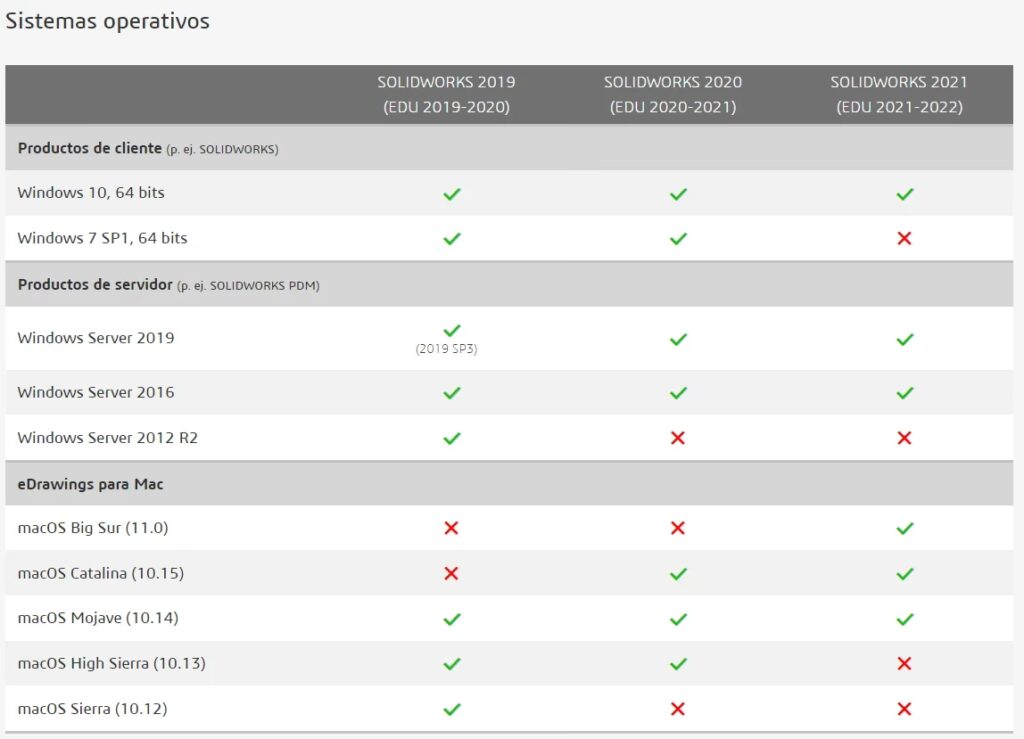

Sistema Operativo

SOLIDWORKS solo es compatible con versiones de 64 bits del sistema operativo Windows. Específicamente, las versiones más recientes del software requieren Windows 10 o Windows 11. Es importante destacar que las ediciones 'Home' de Windows no son compatibles. Para garantizar la estabilidad y el soporte completo, necesitas una versión 'Pro' o superior. Mantener tu sistema operativo actualizado con los últimos parches de Microsoft también es una práctica recomendada para optimizar el rendimiento y la seguridad.

Microsoft Office

Aunque SOLIDWORKS es un programa de diseño 3D, algunas de sus funcionalidades que interactúan con datos externos requieren la presencia de Microsoft Office. Se recomienda tener instalada la versión 2021 o posterior de Microsoft Office para asegurar la compatibilidad perfecta con funciones que puedan necesitar integración con hojas de cálculo u otras aplicaciones de Office.

Software Antivirus

Un software antivirus es esencial para la seguridad, pero a veces puede interferir con el rendimiento de aplicaciones exigentes como SOLIDWORKS. Para minimizar posibles conflictos y mejorar el rendimiento, utiliza un producto antivirus de confianza y mantenlo siempre actualizado. Además, es aconsejable configurar excepciones para los tipos de archivo y las ubicaciones de las carpetas de SOLIDWORKS. Esto puede mejorar significativamente el rendimiento en operaciones basadas en archivos, como abrir, guardar o almacenar en PDM.

Controladores de Tarjeta Gráfica

Los controladores (drivers) de la tarjeta gráfica son tan importantes como la tarjeta misma. SOLIDWORKS recomienda encarecidamente utilizar controladores que hayan sido oficialmente certificados por el proveedor del software. Usar controladores genéricos o desactualizados puede causar problemas gráficos, rendimiento deficiente e incluso inestabilidad del programa. La herramienta SOLIDWORKS Rx, incluida con la instalación, puede ayudarte a diagnosticar problemas con tu tarjeta gráfica y sus controladores, e incluso te proporcionará un enlace para descargar el controlador certificado más reciente para tu sistema. También puedes buscar manualmente en el sitio web de certificación de hardware de SOLIDWORKS.

Componentes de Hardware Esenciales para SOLIDWORKS 3D CAD

Los siguientes son los pilares de tu estación de trabajo para SOLIDWORKS:

Procesador (CPU)

El procesador es el cerebro de tu ordenador y es fundamental para la velocidad de cálculo y la ejecución de comandos en SOLIDWORKS. El software utiliza la CPU principalmente para tareas como abrir y guardar archivos, reconstruir modelos y ejecutar simulaciones. SOLIDWORKS recomienda procesadores de 64 bits de Intel o AMD.

Originalmente, SOLIDWORKS dependía en gran medida de un solo núcleo del procesador. Sin embargo, las versiones más recientes han mejorado el aprovechamiento de múltiples núcleos para ciertas tareas. Estos núcleos adicionales se utilizan eficazmente al crear múltiples vistas en dibujos detallados, en la resolución de estudios de SOLIDWORKS Simulation y en el renderizado con SOLIDWORKS Visualize. También ayudan a descargar tareas secundarias como ejecutar Outlook, aplicaciones de Office o navegadores web.

Para un rendimiento óptimo en la mayoría de las operaciones de modelado, que aún dependen en gran medida de la velocidad de un solo núcleo, se recomienda un procesador con una alta frecuencia de reloj (medida en GHz), idealmente cercana o superior a 4 GHz en su velocidad turbo boost. Aunque los núcleos son importantes para las tareas mencionadas, la velocidad de reloj en tareas de un solo núcleo es lo que más impacta el rendimiento general en el día a día del modelado 3D.

Memoria RAM

La memoria RAM (Random Access Memory) es el espacio de almacenamiento temporal que tu ordenador utiliza para mantener los datos y programas en uso activo. SOLIDWORKS emplea la RAM para almacenar la geometría y las características de tus modelos, así como los resultados de simulaciones y análisis. Tener suficiente RAM es crucial para evitar que el sistema se quede sin memoria, lo que provoca una ralentización drástica.

La cantidad de RAM necesaria depende directamente del tamaño y la complejidad de los modelos con los que trabajas, así como del número de aplicaciones que ejecutas simultáneamente. Aunque el mínimo recomendado por SOLIDWORKS es de 8 GB, esta cantidad solo es adecuada para modelos muy simples. Para la mayoría de los usuarios que trabajan con ensamblajes de tamaño moderado, se recomiendan 16 GB de RAM. El punto ideal ('sweet spot') para un rendimiento fluido en la mayoría de los escenarios de diseño es de 32 GB de RAM. Los usuarios que trabajan constantemente con ensamblajes muy grandes o que realizan simulaciones complejas se beneficiarán enormemente de 64 GB de RAM o más. Aumentar la RAM suele ser una de las formas más rentables de mejorar el rendimiento de una estación de trabajo.

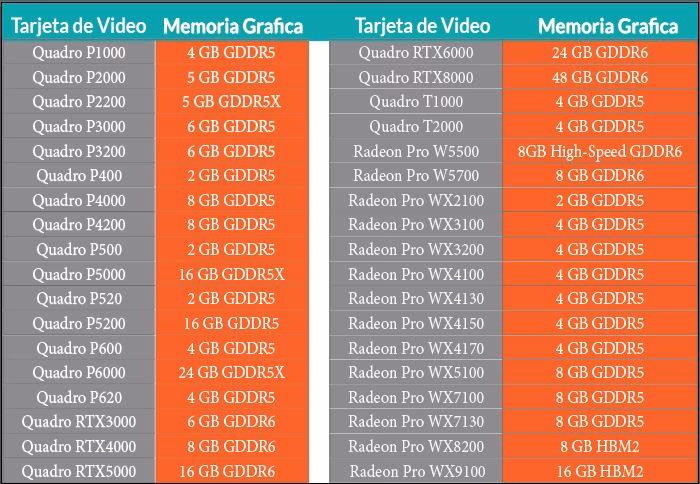

Tarjeta Gráfica (GPU)

Después del procesador, la tarjeta gráfica es el segundo componente más importante para SOLIDWORKS. La tarjeta gráfica se encarga de renderizar las imágenes y los gráficos en tu pantalla. SOLIDWORKS la utiliza para mostrar tus modelos en diferentes modos y vistas, y para habilitar funciones avanzadas como RealView (que muestra materiales y texturas de forma realista) y el rendimiento gráfico mejorado. Por lo tanto, necesitas una tarjeta gráfica dedicada con suficiente memoria de video (VRAM) y potencia de procesamiento para manejar la carga gráfica.

SOLIDWORKS recomienda y certifica tarjetas gráficas profesionales de fabricantes como NVIDIA Quadro (ahora NVIDIA RTX profesional) o AMD Radeon Pro. Aunque las tarjetas NVIDIA GeForce o AMD Radeon de consumo pueden funcionar, no están certificadas y pueden presentar problemas de rendimiento, artefactos visuales o inestabilidad. Para el modelado 3D básico, se recomienda una tarjeta gráfica certificada con al menos 2 GB de memoria de video. Para un rendimiento más fluido con modelos complejos y el uso de RealView, se recomiendan 4 GB o más de VRAM. Las series NVIDIA RTX profesionales (anteriormente Quadro) son las más recomendadas por su fiabilidad y soporte de características específicas de CAD.

Almacenamiento

El dispositivo de almacenamiento es donde se guardan permanentemente tus archivos y programas. SOLIDWORKS accede y escribe archivos constantemente, y también utiliza el almacenamiento como memoria virtual cuando la RAM se llena. Por ello, la velocidad del disco es crucial.

Se recomienda encarecidamente una unidad de estado sólido (SSD) en lugar de un disco duro tradicional (HDD). Los SSD no tienen partes móviles, lo que les permite acceder a los datos mucho más rápido. Un SSD reducirá significativamente el tiempo de arranque del sistema, la carga de SOLIDWORKS y la apertura/guardado de archivos. Un tamaño de 512 GB o más es recomendable para tener suficiente espacio para el sistema operativo, SOLIDWORKS, otros programas y tus archivos de proyecto. Debes asegurarte de tener al menos 20 GB de espacio libre en el SSD para la instalación y operación de SOLIDWORKS.

Ratón de 3 Botones

Aunque parezca un detalle menor, SOLIDWORKS está diseñado para ser utilizado con un ratón de tres botones (botón izquierdo, derecho y la rueda de desplazamiento que actúa como botón central). Esto facilita enormemente la navegación y manipulación de modelos en el entorno 3D. Asegúrate de que tu ratón cumpla con este requisito básico.

Requisitos Específicos para Módulos Adicionales de SOLIDWORKS

Si planeas utilizar módulos específicos, es posible que necesites hardware adicional o más potente:

SOLIDWORKS PDM (Product Data Management)

SOLIDWORKS PDM (Standard o Professional) tiene requisitos diferenciados para los componentes de servidor y cliente:

• Componentes de Servidor: Requieren un sistema operativo Windows Server (2016* o superior, se recomienda 2019 o superior) y una base de datos Microsoft SQL (SQL Express 2019 para PDM Standard, SQL Server 2017 o superior para PDM Professional). Se necesitan al menos 8 GB de RAM, y se recomienda un SSD para un acceso rápido a la base de datos y los archivos.
• Componentes de Cliente: Requieren Windows 10 o 11 (64-bit) y al menos 8 GB de RAM. También se recomienda un SSD para un acceso rápido a los archivos gestionados por PDM.

*Nota: Windows Server 2016 está llegando al final de su ciclo de vida de soporte para versiones recientes de SOLIDWORKS PDM. Siempre es mejor usar una versión de servidor más reciente.

SOLIDWORKS Visualize

SOLIDWORKS Visualize, utilizado para crear renderizados fotorrealistas, tiene requisitos similares a SOLIDWORKS CAD, pero con un mayor énfasis en la tarjeta gráfica y la RAM:

• Sistema Operativo: Windows 10 o 11 (64-bit).
• Procesador: 64-bit Intel o AMD, al menos 3 GHz. Un procesador más rápido siempre ayudará.
• RAM: Mínimo 16 GB, pero se recomienda más para escenas complejas.
• Almacenamiento: SSD recomendado.
• Tarjeta Gráfica: Dedicada con al menos 2 GB de VRAM. Para un rendimiento óptimo y calidad, se recomienda una tarjeta NVIDIA RTX (con 6 GB o más de VRAM) o una tarjeta AMD ProRender que soporte tecnologías de renderizado acelerado por GPU como NVIDIA Iray. Se requiere un mínimo de 4 GB de memoria de video para utilizar la función Denoiser. Se recomienda una configuración de doble GPU NVIDIA Maxwell™ o superior para una mejor experiencia de renderizado. Las arquitecturas NVIDIA Fermi™ o Kepler™ ya no son compatibles con la aceleración por GPU en Visualize. Si no se detecta una GPU compatible, Visualize recurrirá a la CPU para el renderizado, lo cual es significativamente más lento.

Es fundamental verificar las tarjetas gráficas certificadas para SOLIDWORKS Visualize en el sitio web de certificación.

SOLIDWORKS Simulation

SOLIDWORKS Simulation, utilizado para análisis de elementos finitos, también tiene requisitos similares a SOLIDWORKS CAD, pero con un énfasis aún mayor en el procesador y la RAM:

• Sistema Operativo: Windows 10 o 11 (64-bit).
• Procesador: 64-bit Intel o AMD, al menos 3 GHz. Para Simulation, es muy recomendable un procesador con una frecuencia de reloj cercana o superior a 4 GHz y, sobre todo, con múltiples núcleos y subprocesos (cores and threads). Simulation puede aprovechar el procesamiento paralelo para acelerar los cálculos.
• RAM: 16 GB o más. Para análisis complejos o modelos grandes, se recomienda tener la mayor cantidad de RAM posible, idealmente entre 32 GB y 64 GB, ya que Simulation carga grandes cantidades de datos en la memoria para realizar los cálculos.
• Almacenamiento: SSD recomendado con mucho espacio libre para los archivos de resultados de simulación, que pueden ser bastante grandes.
• Tarjeta Gráfica: Dedicada y oficialmente certificada. Aunque Simulation depende más de la CPU y la RAM, una tarjeta gráfica certificada es necesaria para visualizar los resultados correctamente y mantener la estabilidad general del sistema.

Al igual que con los otros módulos, es vital consultar el sitio web de certificación de hardware de SOLIDWORKS para encontrar las tarjetas gráficas y controladores certificados para SOLIDWORKS Simulation.

Máquinas Virtuales (Hypervisors)

Si estás considerando instalar SOLIDWORKS en un entorno virtualizado, es importante saber que no todos los entornos virtuales son compatibles. Debes verificar la lista de hypervisors compatibles en el sitio web de SOLIDWORKS. Además, la máquina virtual debe tener suficientes recursos (CPU, RAM, almacenamiento) asignados para cumplir con los requisitos del sistema para SOLIDWORKS. Es crucial que el entorno virtual y la tarjeta gráfica soporten la aceleración por GPU para obtener un rendimiento gráfico aceptable dentro de la máquina virtual.

Tabla Resumen de Recomendaciones para SOLIDWORKS 3D CAD

A continuación, presentamos un resumen de las recomendaciones de hardware para SOLIDWORKS 3D CAD, divididas por niveles de uso:

Preguntas Frecuentes

Aquí respondemos algunas preguntas comunes sobre los requisitos de SOLIDWORKS:

¿Qué se necesita para instalar SOLIDWORKS?

Para instalar SOLIDWORKS necesitas cumplir con los requisitos de sistema operativo (Windows 10/11 Pro 64-bit), tener suficiente espacio libre en un SSD (al menos 20 GB para la instalación, se recomienda 512 GB+), contar con la memoria RAM mínima (8 GB, pero 16 GB+ es mucho mejor) y tener una tarjeta gráfica compatible y certificada con sus controladores actualizados. Para módulos como Visualize, se requieren 4 GB de VRAM para ciertas funciones.

¿Cómo saber si mi PC soporta SOLIDWORKS?

La mejor manera de saber si tu PC soporta SOLIDWORKS es comparar sus especificaciones de hardware (Procesador, RAM, Tarjeta Gráfica, Almacenamiento) con los requisitos mínimos y recomendados proporcionados por SOLIDWORKS. Puedes encontrar información detallada de certificación en el sitio web oficial de SOLIDWORKS. Adicionalmente, una vez instalado, puedes usar la herramienta SOLIDWORKS Rx, que diagnosticará tu sistema y te indicará si cumple con los requisitos y si hay algún problema conocido, especialmente con la tarjeta gráfica y sus controladores.

¿Qué tan buena es la PC que necesitas para SOLIDWORKS?

La calidad o 'bondad' de la PC necesaria para SOLIDWORKS depende del tipo de trabajo que vayas a realizar. Para modelado básico, una estación de trabajo con un procesador de alta frecuencia, 16 GB de RAM, un SSD y una tarjeta gráfica certificada de gama de entrada puede ser suficiente. Sin embargo, para trabajar con ensamblajes grandes y complejos, o para usar módulos como Simulation o Visualize, necesitarás una estación de trabajo más potente con un procesador con más núcleos, 32-64 GB+ de RAM, un SSD rápido y una tarjeta gráfica certificada de gama media a alta con suficiente VRAM (4 GB+).

Conclusión

Invertir en el hardware adecuado es fundamental para tener una experiencia fluida y productiva con SOLIDWORKS. Asegurarte de que tu estación de trabajo cumpla o supere las especificaciones recomendadas para el tipo de trabajo que realizas te permitirá aprovechar al máximo este potente software de diseño 3D, minimizando frustraciones por problemas de rendimiento y permitiéndote concentrarte en lo más importante: tus proyectos de diseño e ingeniería.
