Diagrama Ishikawa: Analiza Accidentes Laborales

La investigación de accidentes laborales es un pilar fundamental para garantizar un entorno de trabajo seguro y mejorar continuamente las condiciones. En este proceso, contar con herramientas de análisis efectivas es crucial. Una de las metodologías más reconocidas y aplicadas en diversos ámbitos, incluida la seguridad en el trabajo, es el Diagrama de Ishikawa, también conocido como Diagrama de Espina de Pescado o Diagrama de Causa y Efecto. Esta herramienta visual facilita la identificación, organización y análisis de las posibles causas que contribuyen a un problema específico, en este caso, un accidente o incidente laboral.

Surgido en Japón de la mano del ingeniero Kaoru Ishikawa en la década de 1940, inicialmente dentro del control de calidad, su versatilidad lo ha llevado a ser indispensable en sistemas de mejora continua, resolución de problemas en grupo y círculos de calidad. Su principal fortaleza reside en permitir un análisis estructurado e imparcial, yendo más allá de las causas superficiales para encontrar la causa raíz de un evento no deseado. Al aplicar este método a la investigación de accidentes, transformamos un suceso negativo en una valiosa oportunidad de aprendizaje y prevención de accidentes futuros.

¿Qué es el Diagrama de Ishikawa o Espina de Pescado?

Como mencionamos, este diagrama recibe varios nombres. Se le llama de Ishikawa por su creador, de Espina de Pescado por su representación gráfica que recuerda a un esqueleto de pez, y de Causa y Efecto porque su propósito es precisamente establecer la relación entre un efecto (el accidente) y todas sus posibles causas. Su estructura visual es muy intuitiva: el 'efecto' o problema a analizar se coloca en la 'cabeza' del pez (generalmente a la derecha), y de una línea horizontal principal (la 'espina central') se desprenden 'espinas' más grandes que representan las categorías principales de causas. De estas espinas principales, a su vez, salen 'espinas' más pequeñas que detallan las causas secundarias o específicas dentro de cada categoría.

El proceso de construcción del diagrama implica una sesión de brainstorming o lluvia de ideas con un equipo multidisciplinario. Es vital que participen personas con diferentes perspectivas y conocimientos relacionados con el evento analizado. El objetivo es identificar tantas causas potenciales como sea posible para el problema definido. Esta metodología fomenta el pensamiento amplio y sistemático, ayudando a evitar juicios precipitados o sesgados y a explorar a fondo todos los factores que pudieron haber intervenido.

Beneficios Clave de Usar el Diagrama de Ishikawa

La aplicación correcta del Diagrama de Ishikawa en la investigación de accidentes laborales aporta múltiples beneficios:

• Facilita la identificación de la relación entre las causas principales y secundarias que llevaron al accidente.
• Ayuda a visualizar y jerarquizar las ideas de manera clara y organizada.
• Permite ir más allá de los síntomas superficiales para descubrir la causa raíz.
• Fomenta el trabajo en equipo y la participación de diferentes áreas de la empresa en la búsqueda de soluciones.
• Sirve como base sólida para proponer medidas correctoras y preventivas efectivas y respaldadas por el análisis.
• Contribuye a la mejora continua de los procesos y condiciones de seguridad en el lugar de trabajo.

Aplicación del Diagrama de Ishikawa en la Investigación de Accidentes Laborales

Un accidente de trabajo, visto desde la gestión, es la manifestación de un problema en el sistema: una desviación entre lo que debería haber ocurrido (un trabajo seguro y sin incidentes) y lo que realmente sucedió (el accidente). Por lo tanto, el diagrama de Causa-Efecto es una herramienta idónea para desentrañar las múltiples variables que intervinieron en ese proceso y que, en conjunto o individualmente, derivaron en el evento no deseado.

Aunque existen otros métodos de investigación de accidentes, como el Árbol de Causas o el SCRA (Síntoma-Causa-Remedio-Acción), el Diagrama de Ishikawa destaca por su enfoque visual y estructurado, siendo particularmente útil para analizar accidentes complejos o aquellos con alto potencial de gravedad.

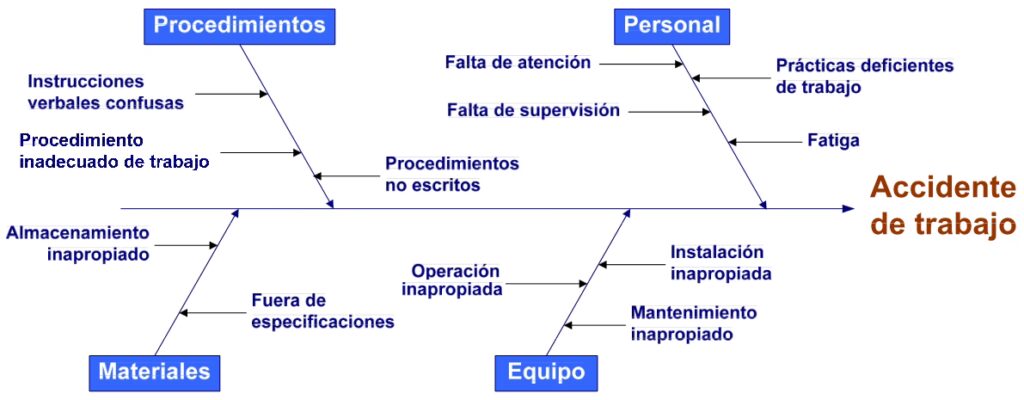

Las Categorías de Causas: Las "M" en el Contexto de Accidentes

Para organizar la lluvia de ideas y asegurar que se consideran los factores más comunes que pueden contribuir a un accidente laboral, el Diagrama de Ishikawa aplicado a entornos industriales o de servicios suele utilizar categorías predefinidas. Un enfoque muy extendido, especialmente en la investigación de accidentes, se basa en las 5 Ms. Es importante notar que a veces se usan 6 Ms (añadiendo Medición), o se adaptan las categorías según el contexto específico de la organización.

Las 5 Ms típicamente consideradas son:

• Mano de Obra: Se refiere a los factores humanos. ¿Estaba el trabajador capacitado? ¿Tenía suficiente experiencia? ¿Cuál era su estado físico o anímico en el momento del accidente? ¿Hubo errores humanos por fatiga, distracción o falta de atención? ¿La supervisión fue adecuada?
• Métodos: Analiza los procedimientos de trabajo. ¿Existían instrucciones claras y seguras para la tarea? ¿Se siguieron los procedimientos establecidos? ¿Los procedimientos eran correctos y estaban actualizados? ¿Había procedimientos de emergencia? ¿Se realizó la planificación adecuada del trabajo?
• Maquinaria: Incluye equipos, herramientas, instalaciones y dispositivos de seguridad. ¿La maquinaria estaba en buen estado de mantenimiento? ¿Presentaba fallos o averías? ¿Era la herramienta adecuada para la tarea? ¿Los dispositivos de seguridad estaban operativos y se utilizaban? ¿Las instalaciones (iluminación, ventilación, orden) eran adecuadas?
• Materiales: Se refiere a las materias primas, productos, sustancias, herramientas manuales, o incluso equipos de protección individual (EPIs). ¿Los materiales utilizados eran los correctos? ¿Estaban en buen estado? ¿Eran peligrosos y se manipularon adecuadamente? ¿Los EPIs eran los necesarios y se usaron correctamente? ¿El almacenamiento de materiales era seguro?
• Medio Ambiente: Considera el entorno físico y organizacional. ¿Las condiciones ambientales (temperatura, humedad, ruido, visibilidad) influyeron? ¿Había condiciones externas (clima)? ¿El ambiente de trabajo (presión, relaciones laborales) pudo ser un factor? ¿La organización de la tarea o del tiempo de trabajo fue adecuada?

Al utilizar estas categorías, el equipo investigador se asegura de explorar sistemáticamente todos los ángulos posibles que pudieron haber contribuido al accidente, desde los factores más obvios hasta aquellos menos evidentes.

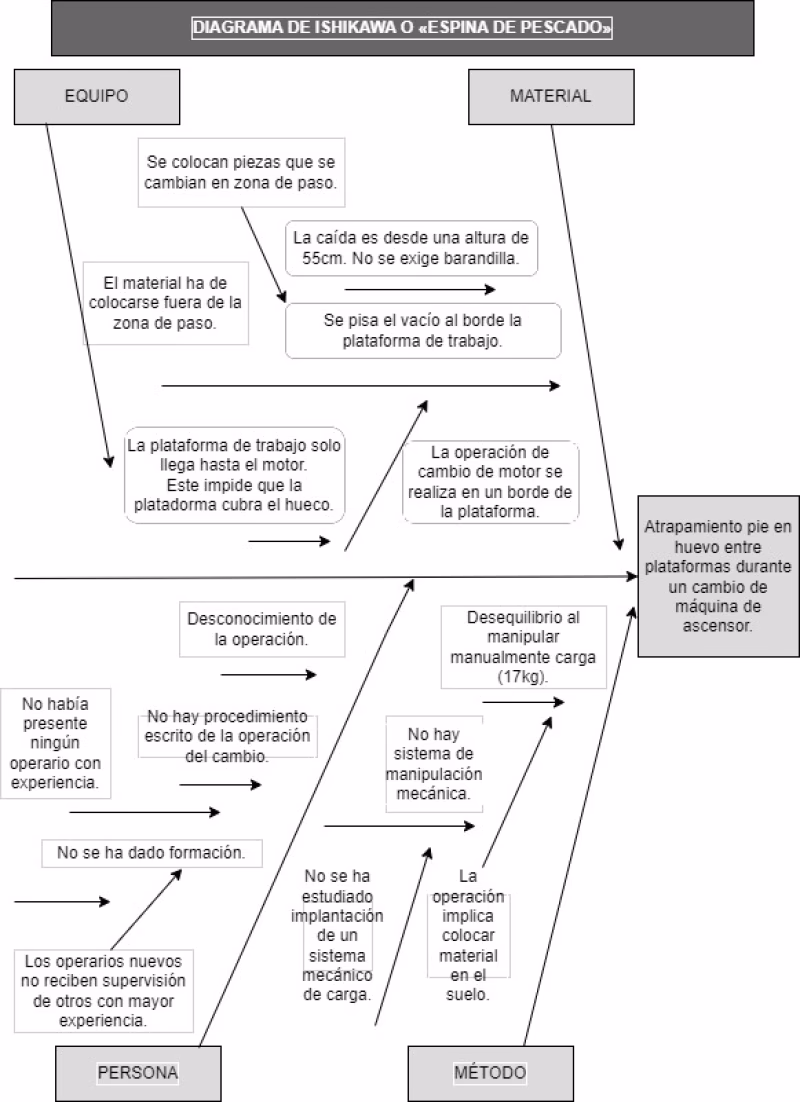

El Proceso Paso a Paso para Investigar un Accidente con Ishikawa

Aplicar el Diagrama de Ishikawa para investigar un accidente implica seguir una metodología estructurada:

1. Definir claramente el problema: El primer paso es enunciar de forma precisa el accidente o incidente que se va a investigar. Por ejemplo: "Caída de un trabajador desde altura en el almacén X el día Y". Este será el "efecto" y se coloca en la cabeza del diagrama. Es crucial que la descripción sea objetiva y consensuada por el equipo.
2. Identificar las categorías principales de causas: Dibujar la espina central y las espinas principales utilizando las categorías pertinentes, como las 5 Ms (Mano de Obra, Métodos, Maquinaria, Materiales, Medio Ambiente). Se pueden adaptar o añadir categorías si es necesario, pero las 5 Ms suelen ser un excelente punto de partida para accidentes laborales.
3. Brainstorming de causas potenciales: Para cada categoría principal, el equipo realiza una lluvia de ideas para identificar todas las posibles causas que podrían haber contribuido al accidente. No hay ideas malas en esta fase; se trata de pensar de forma amplia y registrar todo lo que surja. Estas causas potenciales se dibujan como espinas secundarias que parten de las espinas principales correspondientes. Por ejemplo, bajo "Mano de Obra" se podría listar "Falta de formación", "Prisa", "No uso de EPI".
4. Análisis Profundo con los "5 Porqués": Una vez que se han identificado las causas potenciales, es hora de profundizar para encontrar las causas raíz. Aquí es donde entra en juego la técnica de los "5 Porqués". Para cada causa potencial significativa, se pregunta "¿Por qué ocurrió esto?" repetidamente (típicamente 5 veces, o hasta que se llegue a una causa fundamental que, si se corrige, impedirá que el problema vuelva a ocurrir). Las respuestas a los "Porqués" se van añadiendo al diagrama como sub-espinas de la causa potencial original. Por ejemplo, si una causa potencial es "Resbalón en el suelo", los 5 Porqués podrían ser:
   - ¿Por qué resbaló? Porque había aceite en el suelo.
   - ¿Por qué había aceite en el suelo? Porque una máquina tenía una fuga.
   - ¿Por qué la máquina tenía una fuga? Porque no se realizó el mantenimiento preventivo.
   - ¿Por qué no se realizó el mantenimiento preventivo? Porque el plan de mantenimiento no incluía esa tarea.
   - ¿Por qué el plan no incluía esa tarea? Porque el fabricante no especificó la necesidad de mantenimiento para esa parte.
   Llegar a la causa raíz (plan de mantenimiento incompleto) es clave para la prevención efectiva.
5. Identificar las causas raíz y Priorizar: Una vez completado el análisis con los 5 Porqués para las causas más relevantes, el diagrama mostrará una visión detallada de las posibles causas raíz. El equipo debe analizar el diagrama completo, validar las causas (si es posible con evidencia) y priorizar aquellas causas raíz que, al ser eliminadas o controladas, tendrán el mayor impacto en la prevención de futuros accidentes similares.
6. Proponer y Implementar Medidas Correctoras y Preventivas: Basándose en las causas raíz identificadas y priorizadas, el equipo propone acciones concretas para corregir las deficiencias encontradas (medidas correctoras) y prevenir que se repitan (medidas preventivas). Estas acciones deben ser específicas, medibles, alcanzables, relevantes y con plazos definidos (SMART).
7. Seguimiento y Verificación: Implementar las acciones no es el final. Es fundamental realizar un seguimiento para asegurar que las medidas se han aplicado correctamente y verificar su efectividad en la reducción o eliminación de la causa raíz y, por ende, en la prevención de nuevos accidentes. Este paso alimenta el ciclo de mejora continua.

Combinando Ishikawa y los 5 Porqués: Una Sinergia Potente

Como se ha visto, el Diagrama de Ishikawa y la técnica de los 5 Porqués se complementan de manera excepcional. El diagrama proporciona la estructura visual para organizar las posibles causas en categorías amplias, asegurando una cobertura integral. Los 5 Porqués, por su parte, son la herramienta de perforación que permite ir verticalmente hacia abajo en cada rama del diagrama, desvelando las capas subyacentes de causalidad hasta llegar a la causa raíz fundamental.

Sin la estructura del Ishikawa, los 5 Porqués podrían divagar. Sin los 5 Porqués, el Ishikawa podría quedarse en causas superficiales. Juntos, forman un método robusto para el análisis profundo de incidentes.

Ventajas y Desventajas del Diagrama de Ishikawa

Aunque es una herramienta muy valiosa, es importante conocer sus puntos fuertes y limitaciones:

Consejos para una Investigación Exitosa con Ishikawa

Para maximizar la efectividad del Diagrama de Ishikawa en la investigación de accidentes, considera estos consejos:

• Forma un equipo diverso: Incluye personas directamente involucradas en el accidente, supervisores, personal de seguridad, mantenimiento y quizás de otras áreas. Las diferentes perspectivas reducen sesgos y enriquecen el análisis.
• Define el problema con precisión: Asegúrate de que todo el equipo entiende exactamente cuál es el "efecto" que están analizando.
• Sé imparcial y objetivo: El objetivo es encontrar la causa, no culpables. Fomenta un ambiente donde todos se sientan cómodos compartiendo sus ideas sin miedo a represalias.
• Utiliza los 5 Porqués rigurosamente: No te conformes con la primera respuesta. Sigue preguntando "¿Por qué?" hasta que llegues a una causa que sea controlable por la organización.
• Valida las causas: Siempre que sea posible, verifica las causas potenciales y raíz identificadas con evidencia (registros, entrevistas, inspecciones).
• Prioriza las causas raíz: No todas las causas tendrán el mismo impacto. Enfoca los esfuerzos correctores en aquellas que realmente prevendrán la recurrencia del accidente.
• Documenta todo el proceso: El diagrama completo, las causas raíz identificadas y las acciones propuestas deben quedar registradas.

Preguntas Frecuentes sobre el Diagrama de Ishikawa en Accidentes

Aquí respondemos algunas dudas comunes:

¿Cuándo debo usar el Diagrama de Ishikawa para investigar un accidente?

Es una herramienta muy útil para investigar cualquier accidente o incidente que desees analizar a fondo para encontrar sus causas subyacentes. Es especialmente recomendable para accidentes con consecuencias graves o con alto potencial de repetirse, donde es crucial entender todos los factores contribuyentes.

¿Quién debe participar en la elaboración del diagrama?

Un equipo multidisciplinario es ideal. Debe incluir al menos un representante de seguridad y salud, supervisores del área afectada, trabajadores que estuvieron presentes o relacionados con la tarea, y personal de mantenimiento o ingeniería si la maquinaria o las instalaciones fueron un factor.

¿Es suficiente usar solo el Diagrama de Ishikawa?

El diagrama es una herramienta de análisis de causas. Es una parte fundamental del proceso de investigación, pero no sustituye otras etapas como la recopilación de información (entrevistas, fotos, documentos) o la implementación y seguimiento de las acciones correctivas y preventivas.

¿Qué hago si identificamos demasiadas causas?

Es normal en un brainstorming. Una vez identificadas, el siguiente paso es analizar cuáles son las más probables y, utilizando los 5 Porqués, profundizar en ellas para llegar a las causas raíz. Luego, prioriza las causas raíz que son realmente significativas y controlables.

En conclusión, el Diagrama de Ishikawa es una herramienta excepcionalmente valiosa para la investigación de accidentes laborales. Al proporcionar una estructura clara para el análisis de Causa-Efecto y al complementarse perfectamente con técnicas como los 5 Porqués, permite a las organizaciones ir más allá de los síntomas y abordar las verdaderas razones detrás de los incidentes. Su uso sistemático no solo ayuda a resolver los problemas existentes, sino que se convierte en un motor clave para la mejora continua de la seguridad y salud en el trabajo, creando entornos laborales más seguros para todos.
